Sas pour la manutention en vrac
Le SAS à double clapet
Caisson équipé de 2 clapets battant alternativement de façon à assurer un sas de décompression
Le SAS alvéolaire série « premium »
SAS rotatif mécano-soudé destiné aux applications basiques
Le SAS alvéolaire
SAS rotatif mécano-soudé destiné aux dosages et/ou faibles dépressions avec une étanchéité renforcée

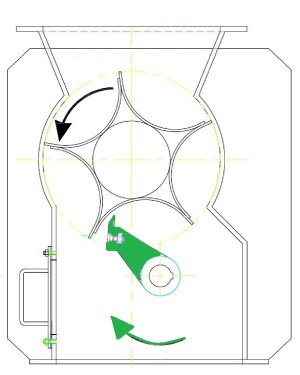

Le SAS « auto-nettoyant » ou SAS « à lame racleuse »
SAS rotatif mécano-soudé, avec rotor nettoyeur annexe. Synchronisé pour nettoyer des alvéoles sur des produits collants. Basé sur le principe d’un sas alvéolaire classique, nous avons ajouté une lame synchronisée de raclage de chaque alvéole. Cette lame racleuse vient s’assurer de vider l’intégralité de l’alvéole à la sortie. Véritable « plus » pour des produits pouvant s’avérer « collant » ou « colmatant » sur l’intérieur du sas, il apporte ainsi une solution de sérénité dans l’exploitation dans un environnement difficile.
Débits SAS :
Débit max | Débit Horaire (m3/H) | Puissance installée | |||
Type / Diamètre | par tour, dm3 | 20 T/m | poids | Etanchéité | Charge |
200 | 4,5 | 5,4 | 70 | 0,75 | 0,75 |
250 | 7,9 | 9,5 | 130 | 0,75 | 1,1 |
315 | 15,83 | 19 | 155 | 1,1 | 1,5 |
400 | 33,33 | 40 | 300 | 1,1 | 2,2 |
500 | 67,5 | 81 | 550 | 1,5 | 3 |
630 | 135 | 162 | 830 | 1,8 | 4 |
800 | 280 | 336 | 1500 | 2,2 | 5,5 |
SAS à double-clapet :
TYPE | Débit m3/H | Puissance | Poids |
200 | 3,8 | 0,55 Kw | 200 |
250 | 6,8 | 0,55 Kw | 232 |
315 | 13 | 0,55 Kw | 295 |
400 | 24 | 0,75 Kw | 375 |
400 SR | 40 | 1,5 Kw | 430 |
500 | 41 | 1,5 Kw | 460 |
Fiche Technique :
SAS alvéolaire – Côtes :
Diamètre (mm) | A | E | H |
160 | 180 | 870 | 250 |
200 | 220 | 910 | 315 |
250 | 270 | 975 | 400 |
315 | 336 | 1180 | 500 |
400 | 420 | 1315 | 630 |
500 | 524 | 1450 | 800 |
630 | 660 | 1725 | 900 |
SAS à double clapets – Côtes :
Type / Diamètre | A (mm) | B | C | D | H | E |
200 | 210 | 540 | 450 | 1086 | 560 | 634 |
250 | 270 | 590 | 500 | 1100 | 630 | 700 |
315 | 336 | 696 | 595 | 1261 | 820 | 900 |
400 | 420 | 780 | 684 | 1374 | 1000 | 1029 |
400SR | 420×650 | 1010 | 684 | 1708 | 1000 | 1029 |
500 | 524 | 884 | 834 | 1606 | 1200 | 1302 |
Les caractéristiques et débits sont donnée à titre indicatif.
Les débits peuvent varier en fonction d’un coefficient de remplissage lié à la nature même du produit et de la vitesse de rotation.
